Une phase surchargée, deux presque au repos ? C’est plus fréquent qu’on ne le croit dans une installation triphasée. Et ce déséquilibre peut faire sauter vos disjoncteurs, fausser les relevés de votre compteur Linky ou user vos équipements plus vite que prévu.
Mais la bonne nouvelle, c’est qu’équilibrer son tableau électrique n’est pas réservé aux pros. Avec un minimum de méthode et un peu d’observation, vous pouvez répartir les charges de façon stable, logique, et surtout durable.
Comprendre le fonctionnement d’un tableau électrique triphasé
Un tableau électrique triphasé est conçu pour distribuer l’électricité à partir d’un réseau en courant triphasé. Contrairement au monophasé, qui n’utilise qu’une seule phase, le triphasé comprend trois phases distinctes (L1, L2, L3) permettant de répartir la puissance sur plusieurs circuits. Cette configuration est fréquente dans les bâtiments industriels, commerciaux ou les habitations avec des équipements à forte consommation.
Différences entre monophasé et triphasé
Le circuit monophasé fournit une tension unique (en général 230V), adaptée aux usages domestiques simples. À l’inverse, le triphasé offre trois phases avec un décalage de 120°, fournissant 400V entre phases. Cela permet une meilleure répartition énergétique et une alimentation plus stable des appareils gourmands en énergie, comme les pompes à chaleur ou les fours professionnels.
Pourquoi l’équilibrage des phases est essentiel
L’équilibrage des phases en triphasé est crucial pour éviter la surcharge de l’une des phases, qui pourrait entraîner une coupure ou un dysfonctionnement du système. Une mauvaise répartition des charges peut également fausser les relevés du compteur Linky triphasé. Bien équilibrer les circuits dans un tableau électrique triphasé précâblé empêche les déséquilibres de tension, prolonge la durée de vie des appareils et améliore la performance globale de l’installation.
Méthodes pour équilibrer les phases en triphasé
Pour réussir l’équilibrage tableau triphasé, il est essentiel de suivre une méthode structurée afin d’optimiser la répartition de la charge entre les trois phases. Cela permet une alimentation plus stable et évite les risques de surcharge ou de déséquilibre.
Identification de la charge sur chaque phase

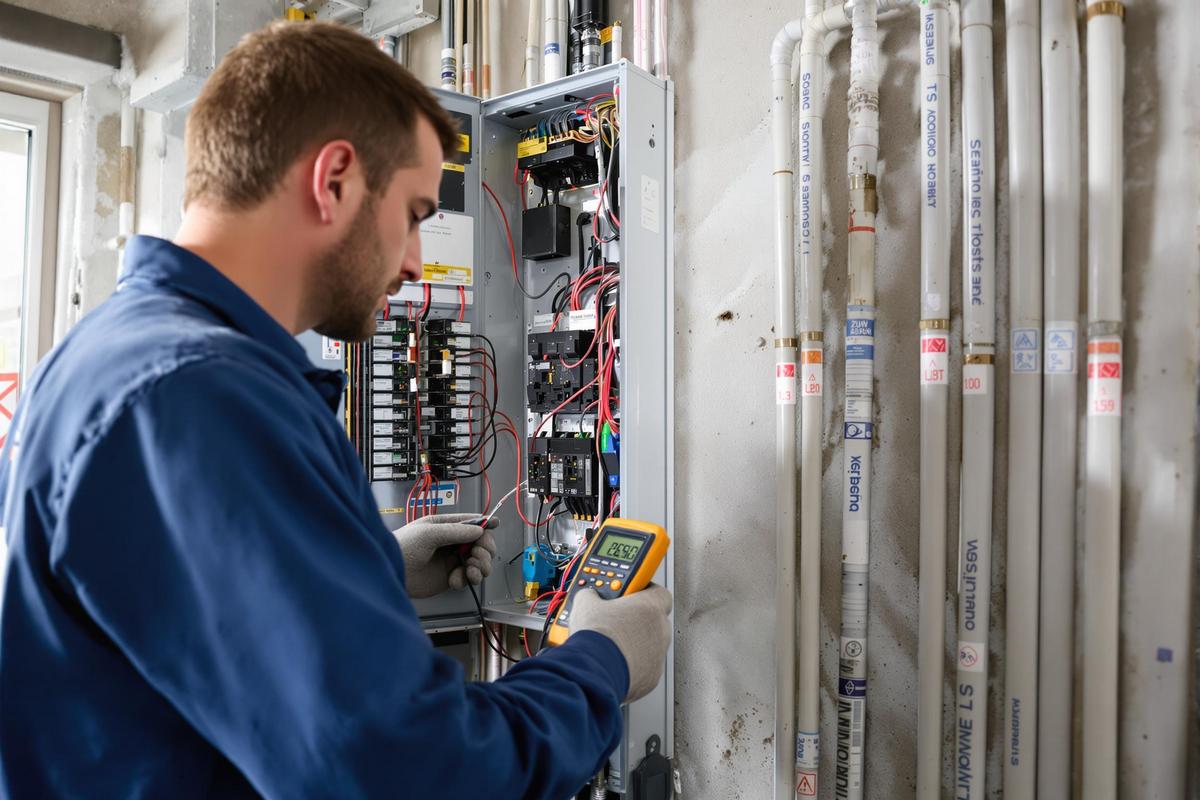

La première étape d’un bon équilibrage des phases en triphasé consiste à mesurer la charge réelle sur chaque phase à l’aide d’un ampèremètre ou d’un analyseur de réseau. Relevez les intensités en fonctionnement normal pour savoir quelles phases sont les plus sollicitées. Cela permet d’anticiper les déséquilibres et facilite les ajustements futurs.
Répartition équitable des circuits électriques
Une fois les charges identifiées, répartissez les circuits de façon homogène sur L1, L2 et L3. L’idéal est que chaque phase supporte une puissance similaire, avec une tolérance d’écart de 10% maximum entre elles. Le calcul équilibrage de phase repose généralement sur la somme des puissances (en watts ou VA) affectées à chaque phase.
Astuces et précautions avant toute intervention
Avant de modifier un tableau électrique triphasé précâblé, coupez le courant au disjoncteur général et vérifiez l’absence de tension. Respectez les codes couleur des fils (généralement noir, marron, gris pour L1, L2, L3), et ne dépassez jamais la capacité nominale de chaque phase. Pour les installations comportant un compteur Linky triphasé, assurez-vous que le relevé reste cohérent après équilibrage.
Schéma d’équilibrage d’un tableau triphasé précâblé
Un schéma équilibrage de phase est un outil visuel essentiel pour bien répartir les circuits dans un tableau électrique triphasé précâblé. Il permet d’anticiper la répartition des charges et de visualiser l’allocation de chaque circuit électrique sur les phases L1, L2 et L3, minimisant ainsi les déséquilibres.
Généralement, ce type de schéma présente une colonne par phase et répartit les différents modules (disjoncteurs, interrupteurs différentiels) en indiquant à quelle phase chaque élément est connecté. Voici un exemple simplifié :
| Phase | Circuits associés | Puissance totale estimée |
|---|---|---|
| L1 | Four, Chauffage 1, Lumières étage | 4 500 W |
| L2 | Lave-linge, Chauffage 2, Prises cuisine | 4 700 W |
| L3 | Sèche-linge, Réfrigérateur, Lumières RDC | 4 550 W |
Ce schéma facilite le calcul équilibrage de phase et permet de maintenir un écart minimal entre les puissances réparties. Pour des résultats optimaux, réalisez ce type de planification avant toute installation ou modification d’un tableau triphasé.
Erreurs fréquentes et conseils pratiques pour un bon équilibrage
Un équilibrage tableau électrique triphasé mal réalisé peut entraîner des déséquilibres dangereux. Une des erreurs les plus fréquentes est de concentrer les circuits les plus gourmands sur une seule phase, provoquant une surcharge et un fonctionnement instable des équipements. Ne pas prendre en compte les appareils utilisés simultanément peut aussi fausser le calcul initial.
Autre erreur courante : négliger les vérifications après la mise sous tension. Même après un équilibrage des phases en triphasé, il est important de mesurer les intensités sur chaque phase pendant plusieurs jours, car les habitudes d’utilisation peuvent faire varier la charge réelle.
Voici quelques conseils pour bien équilibrer votre installation :
- Utilisez un tableau de répartition clair et documenté pour suivre les circuits affectés à chaque phase.
- Évitez de regrouper tous les circuits de chauffage ou d’électroménager sur la même phase.
- Faites un contrôle régulier avec un analyseur d’énergie, surtout sur les installations avec compteur Linky triphasé.
- En cas de doute, faites appel à un professionnel pour procéder à un équilibrage tableau triphasé fiable et sécurisé.
Une planification soignée et des contrôles réguliers permettent de conserver un équilibre des phases en triphasé durable, prolongeant la durée de vie de vos équipements et vous évitant des coupures intempestives.
En résumé, savoir comment équilibrer un tableau électrique triphasé passe par une méthode rigoureuse, l’utilisation d’outils adaptés et l’évitement des erreurs classiques. Ces bonnes pratiques garantissent la performance et la sécurité de votre installation électrique.
